Produktbeskrivning

Den röda blyproduktionslinjen använder en ny process som involverar kontinuerlig smältning och pulverisering i en Barton -ugn, granulering och djup oxidation och snabb kylning i en rörlig säng. Med hjälp av en rörlig bäddkalkinering och snabb kylningsprocess rör sig de fasta partiklarna kontinuerligt nedåt i ett tätt tillstånd, och undviker kollisioner och intensiv friktion, vilket resulterar i en mycket låg brott. Den rörliga bäddreaktorn har hög termisk tröghet och minimala temperaturfluktuationer, helt och hållet uppfyller reaktionstemperaturkraven. Den materiella uppehållstiden i den rörliga sängen är lång och enhetlig, vilket säkerställer en lång reaktionstid. Motströmsvärmeutbyte mellan materialet och den heta rökgasen styr avgasstemperaturen, använder effektivt värmeenergi och upprätthåller ett enkelt system. Inom sängen rör sig materialet gradvis från låg temperatur till hög temperatur och sedan tillbaka till låg temperatur, vilket eliminerar generering av blyånga. Jämfört med den elektriska ugnsmetoden förbrukar denna process endast 30% av energin och kostar endast 20% av den ursprungliga processen.

Utrustningens produktionsprocess involverar en Barton -ugn kontinuerlig smält- och pulveriseringsprocess, följt av granulering, följt av djup oxidation och snabb kylning i en rörlig bädd. Med hjälp av en rörlig bäddkalkinering och snabb kylningsprocess rör sig de fasta partiklarna kontinuerligt nedåt i ett tätt tillstånd, och undviker kollisioner och intensiv friktion, vilket resulterar i en mycket låg brott. Den rörliga bäddreaktorn har hög termisk tröghet och minimala temperaturfluktuationer, vilket helt uppfyller reaktionstemperaturkraven. Den materiella uppehållstiden i den rörliga sängen är lång och jämnt fördelad, vilket säkerställer en lång reaktionstid. Motströmsvärmeutbyte mellan materialet och den heta rökgasen styr avgasstemperaturen, använder effektivt värmeenergi och upprätthåller ett enkelt system. Inom sängen rör sig materialet gradvis från låg temperatur till hög temperatur och sedan tillbaka till låg temperatur, vilket eliminerar generering av blyånga. Jämfört med den elektriska ugnsmetoden förbrukar denna process endast 30% av energin och har endast 20% av energikostnaderna för den ursprungliga processen.

1. Barton Milling Section

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Lead vagn stor / liten kombination	4	Q235 ram, 10# kanalstål, platt platta 10mm	Huarong	NSK -lager (6206/6207), Universal Motor (sekundär energieffektivitet), Guomao Reducer (BWD1-59-Y0,75-CZ) (BWD31-731-Y0,75-CZ)	220010001400	0,8 ton/uppsättning	0,75 kW/enhet
2	Blysmältugn	4	Ugn Core 310s rostfritt stål, Tjocklek 12 mm, Shell 3mm, ugnsskruka 12mmq235, Värmrör 310Sφ16mm*1,5 mm, isoleringsskikt 300 mm	Huarong	Intern uppvärmning och extern uppvärmning, Utrustningsdesigntemperaturen är 0-550 ℃, utrustad med temperatursensor	130011001650	1,5T/Set	Extern18kw/enhet Intern 24kw/enhet
3	Busφ1380	4	310s rostfritt stål, Barrelφ12mm 304 rostfritt stål, Bottomφ80mm, Yttre skal Q235 3mm, isoleringsskikt 80mm, Huvudaxelbeton110mm	Huarong	310S rostfritt stål (motståndstemperatur på 1180 ° C), Universal Motor (energieffektivitetsnivå 2), NSK-lager, utrustningsdesigntemperaturintervall på 0-600 ° C, utrustad med temperatursensor, hastighet på 210 rpm	270018002550	3.0t/set	30kW/enhet
4	kontrollskåp	4	1,5 mm för lådkroppen och 2,0 mm för dörrpanelen	Shanghai Haofuman	WithPlc och pekskärm	8008002000	0,2/enhet

2. Granuleringssektion

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	kvarn	4	Spindelhastighet 3900r/min, slipning finhet 320 mesh, utgång 480 kg/h, Luftvolym vid utloppet 2170m³/h (ingen belastning), Lufthastighet vid Outlet 35m/s (ingen belastning)	Changzhou Wuhan Airlines	Inklusive ram, täckning, kompensator, stötdämpare, V-BELTC4064	1100580840	1,5T/Set	30kW/enhet
2	30 kW motor	4	Energieffektivitet	global	Remskiva
3	Granuleringsmaskin	4	Barrel SUS304 (6mm), Frame 16#	Huarong	Utrustad med dammkammareQ235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Huanqiu -motor (sekundär energieffektivitet)	280012502000	1,4T/enhet	7,5 kW/enhet
4	hiss	1		Yangzhou Plastic Wonders	Kolstål, Kedjetallhink (rostfritt stål)	10005006000	2,5T/Set	3kw/enhet
5	Kjolkonveyor	2	Längd: 9500mm, bredd (transportyta) 400mm, hastighet 10 m/min	Yangzhou Plastic Wonders	Kolstål, PVC kjolkant, Helt förseglad med två hoppare och mottagande av tråg, utgång 40t/dag	9500400500	1,5T/enhet	3kw/enhet
6	Kontrollbox (med pekskärm)	2		Shanghai Haofuman		43010001000	0,1T/enhet
7	Lagringstank	1	SUS304 (3mm), Volym 1,8 m³	Huarong		Φ1200*7000	2t/enhet

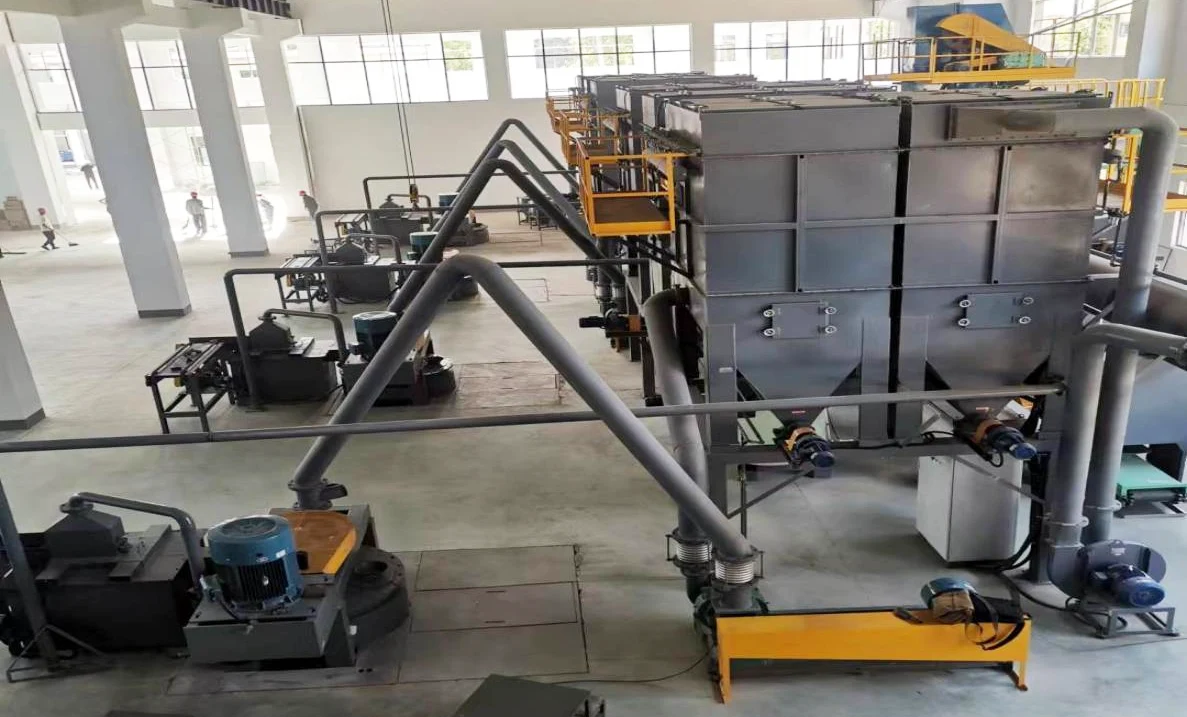

3. Avsnittet för dammborttagning

Serienummer

Enhetsnamn

Antal enheter

Enhetsparametrar

Tillverkare

Anmärkning

Mått

vikt

driva

1

72-pås pulsdammsamlare

10

Filtreringsområde 54㎡,

dammkoncentration <15g/m³,

Effektivitet 99,5%, Box Q235 (3mm)

Huarong

Inklusive pulspåse,

kontroller,

oljevattenavskiljare,

Universal Motor (energieffektivitetsnivå 2),

NSK -lager (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5T/enhet

1,5 kW/enhet

2

11kw fan

6

Bostad Q235 (4mm)

Nantong gaonan

Inklusive import och export,

Global Motor (sekundär energieffektivitet)

1000*800*1500

0,4T/enhet

11kW/enhet

4. Screening Section

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Hexagonal sikt	2	Bostad Q235 (3mm), Skärm SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Maskinfötter 120603 kvadratrör, Huanqiu -motor (sekundär energieffektivitet), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1,5T/Set	1,5 kW/enhet
2	Kross	2	Bostad Q235 (12mm), Skärm SUS304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundär energieffektivitet)	1000300400	0,3T/enhet	2,2 kW/enhet
3	Ficka	20	Cylinder Q235 (3mm), Maskinfot l5#, Volym 0,15㎡	Huarong		Q159*5000	1.1t/enhet
4	kontrollbox	2		Shanghai Haofuman	WithPlc och pekskärm	43010001000	0,1/enhet
5	Transportbegärare	6	Shell Material SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu -motor (sekundär energieffektivitet), NSKFC207	Φ159*4000	0,8 ton/uppsättning	1,5 kW/enhet

5. Sintringssektion

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva

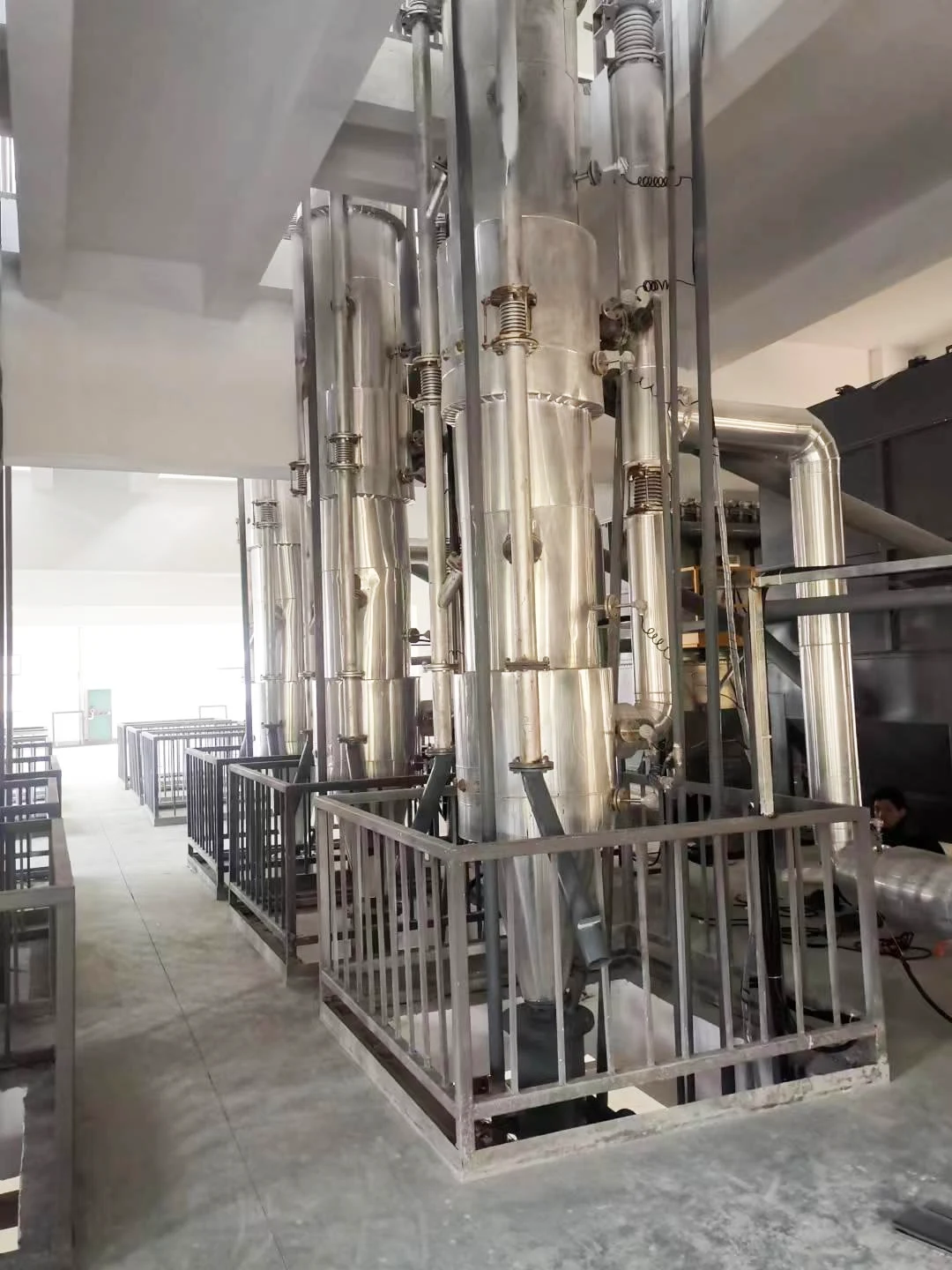

1	Sintring av rörande säng	6	Cylinder kroppφ 650mm, Material SUS304 (6mm), oxidationslängd 8 m, Temperatursensor 17 poäng kontroll	Huarong	Inklusive huvudrör, gasventil, kompensator, fjärilsventil	1200*7500	2,5T/Set
2	Glasrotorflödesflöde	6	gas	Dongtai instrumentfabrik		15005001500	0,3T/enhet
3	Semi-finish produktsilo	6	Fat Q235 (3mm)	Huarong		Φ800*1200	0,3T/enhet
4	Ugnsugn	6	Shell SUS310S (6mm), Värmerör SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0,8 ton/uppsättning	80kw/enhet
5	72-pås pulsdammsamlare	6	Filtreringsområde 54㎡, dammkoncentration <15g/m³, effektivitet 99,5%, Box Q235 (3mm)	Huarong	Inklusive pulspåse, styrenhet, oljevattenavskiljare, Universal Motor (energieffektivitetsnivå 2), NSK -lager (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2,5T/enhet	1,5 kW/enhet

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
6	11kwfan	6	Bostad Q235 (4mm)	Nantong gaonan	Inklusive import och export, Global Motor (sekundär energieffektivitet)	10008001500	0,4T/enhet	11kW/enhet
7	L51 rötter blåsare	6	Hastighet 980r/min, inloppsflöde 13,6 m³/min, Utrustad med 380V11kW 6-stegsmotor	Shandong Ruibo	Inklusive inlopps- och utloppslättare och bas	100008001000	1t/enhet	15kW/enhet
8	Kylbädd	6	Fat Q235 (6mm)	Huarong		8005001000	0,3T/enhet
9	Färdig produktsilo, vibrerande maskin	6	Fat Q235 (6mm)	Huarong		400400500	0,1T/enhet
10	Kontrollskåp (WithPlc, Pekskärm)	3		Shanghai Haofuman		4508001850	0,25/enhet

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
11	Spiralskruv	6	Bostad Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0,75-2P), Huanqiu -motor (sekundär energieffektivitet)	8008001600	0,3T/enhet	0,75 kW/enhet
12	Matare	2	Bostad Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundär energieffektivitet)	40040015000	0,8 ton/uppsättning	2,2 kW/enhet
13	Lagringsbana	1	Housing Q235 (6mm)	Huarong			1t/enhet

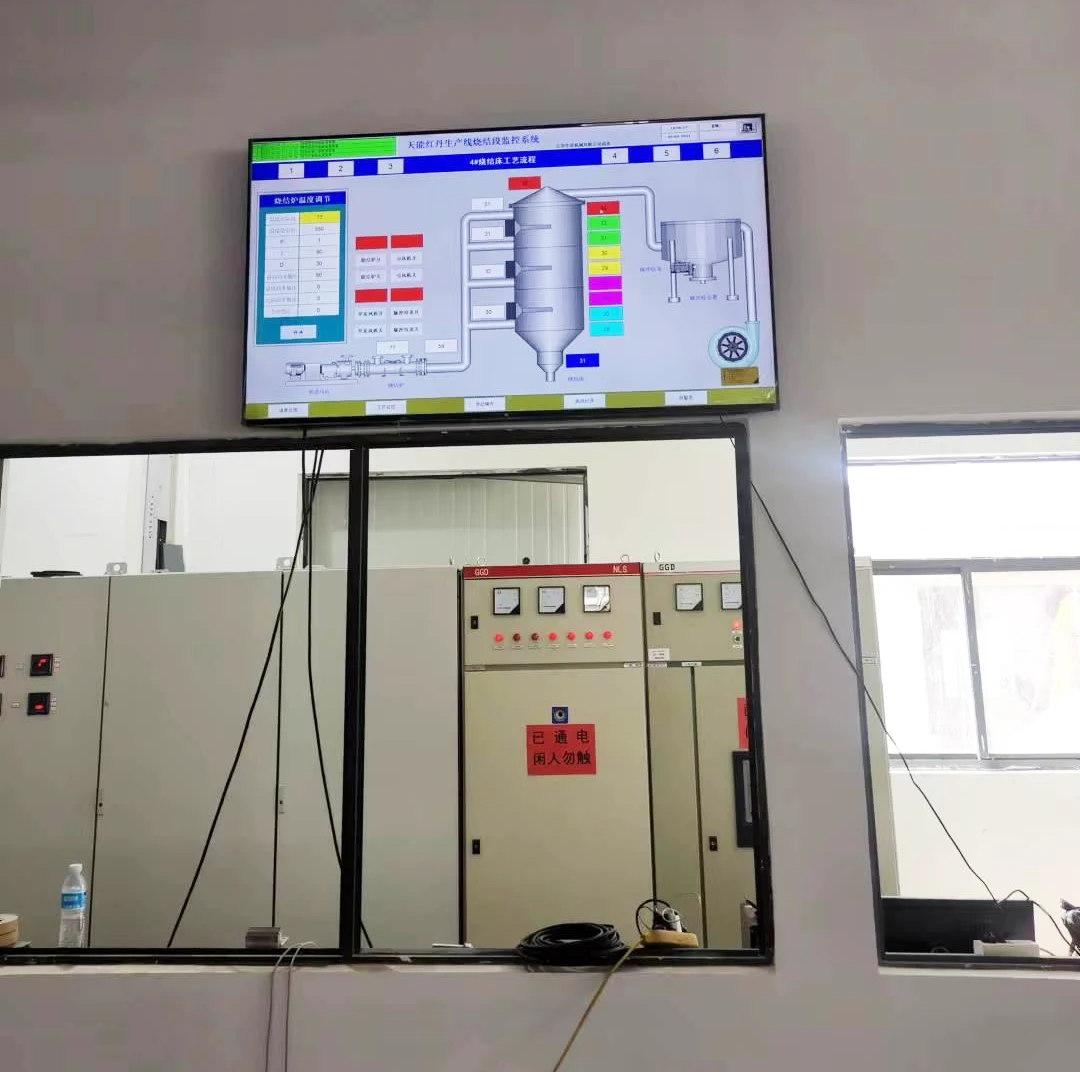

14	Datorer och bildskärmar	1		stämpla

6. Avsnitt för avgasutsläppsdammuppsamling

Serienummer	Enhetsnamn	Antal enheter	Anmärkning	Mått	vikt
1	Förbehandling	1
2	Q = 75000m3/h	1	Med differentiellt tryckdisplay och rengöringsprogramkontroller
3	Hepa -filter	27
4	inducerad utkast till fläkt	1	Q = 75000M3/H, P = 3800pa variabel frekvensmotor, K = 110-132kw
5	Testplattform	1
6	Avgasrör och brunnram	1	φ1450*4mm h = 18m
7	Elektronisk kontrollsystem	1	Deltaomvandlare

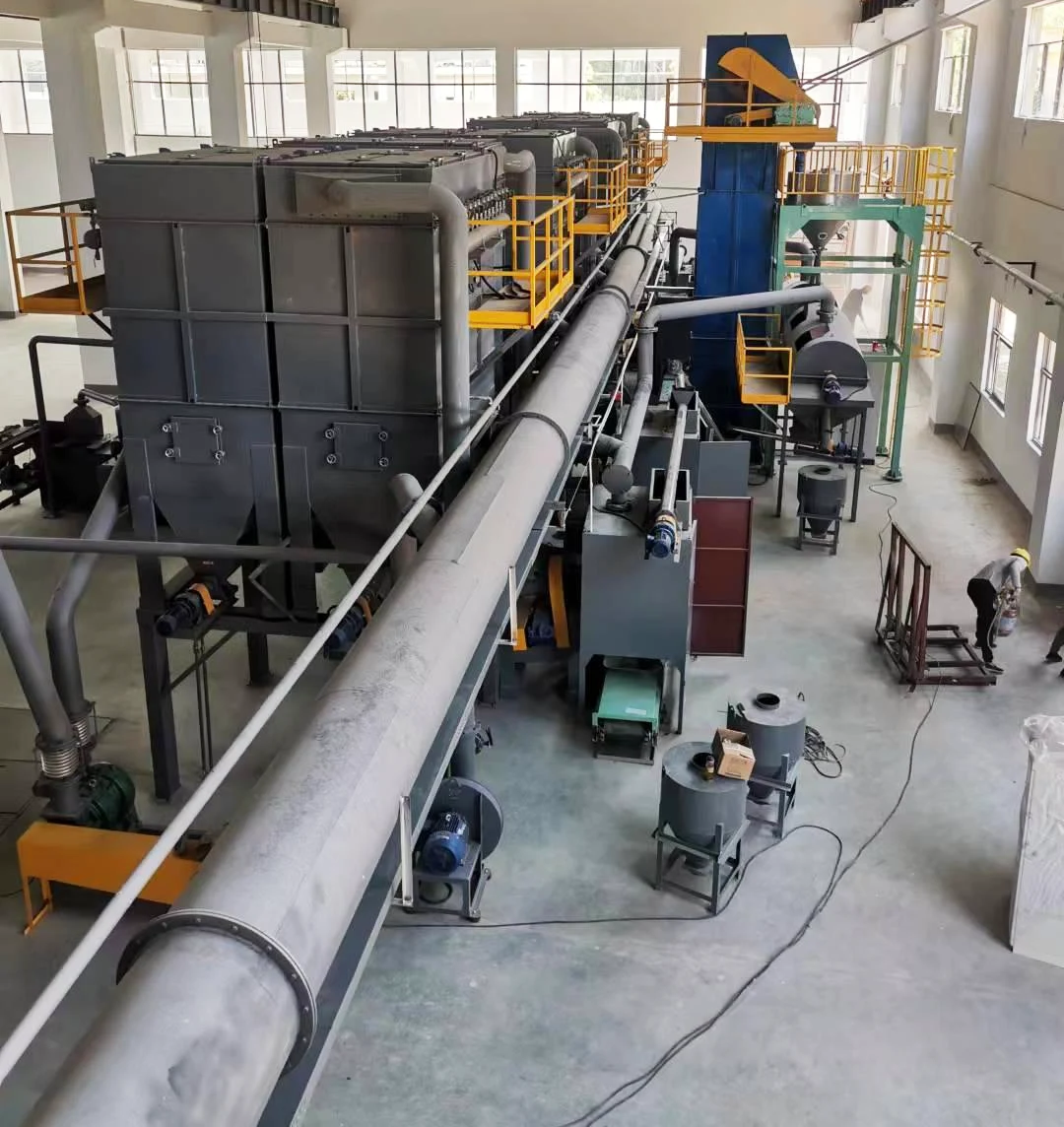

Processprocess för granulär röd bly:

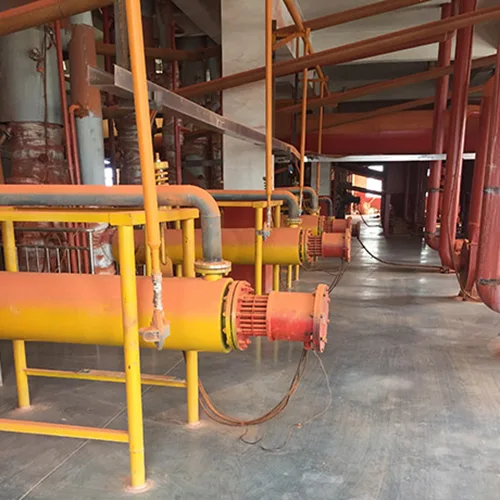

Red Lead Production Line Equipment

Utrustningslista för GRANULE CROSSING Production Line (Special)

Krossavdelning

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Silo, skruvtransportör	2	Bostad Q235, φ89*4.5	Huarong	Hastighetsreglerande motor	8008001600	0,3T/enhet	1,5 kW/enhet
2	Ultifine pulverizer	2	Spindelhastighet 3900r/min, slipning finhet 320 mesh, utgång 480 kg/h, Luftvolym vid utloppet 2170m³/h (ingen belastning), Lufthastighet vid Outlet 35m/s (ingen belastning)	Shengzhou, Zhejiang	Inklusive ram, täckning, kompensator, stötdämpare, Universal Motor (sekundär energieffektivitet)	22009001800	1,5T/Set	Värd 22kw/enhet Förlängning 4kW/enhet
3	72-pås pulsdammsamlare	2	Filtreringsområde 54㎡, dammkoncentration <15g/m³, effektivitet 99,5%, Box Q235 (3mm)	Huarong	Inklusive pulspåse, styrenhet, oljevattenavskiljare, elektrisk ventil, Universal Motor (energieffektivitetsnivå 2), NSK -lager (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2p)	250015003900	2t/enhet	1,5 kW/enhet
4	18,5 kW fan	2	Bostad Q235 (4mm)	Nantong gaonan	Inklusive import och export, global motor (sekundär energieffektivitet)	12006001500	0,6T/enhet	18,5 kW/enhet
5.	72-pås pulsdammsamlare	2	Filtreringsområde 54㎡, dammkoncentration <15g/m³, effektivitet 99,5%, Box Q235 (3mm)	Huarong	Inklusive pulspåse, styrenhet, oljevattenavskiljare, elektrisk ventil, Universal Motor (energieffektivitetsnivå 2), NSK -lager (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2p)	150015003900	1t/enhet	1,5 kW/enhet

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
6	Kontrollbox (WithPlc, Pekskärm)	2		Shanghai Haofuman		43010001000	0,1/enhet
7	7,5 kW fan	2	Bostad Q235 (4mm)	Nantong gaonan	Inklusive import och export, Global Motor (sekundär energieffektivitet)	600600800	0,3T/enhet	7,5 kW/enhet
8	Tyngdkraften automatisk förpackningsmaskin	2	Förpackningskapacitet: 40-100 påsar/timme, Vägningsområde: 25 kg/väska, Vägningsnoggrannhet ± 0,2-0,3%, Power 5.5kW	Wuxi bangyao	Syhastighet: 1800 rpm, Sys tjocklek: 8mm, Stitchlängd: 6.5-11mm, automatisk trådbrytning	200010002500	1,5T/Set	5,5 kW/enhet
9	Stjärnformad matare	4	V = 60-80 ℃, Lufttryck 7236, flödeshastighet 3167, hastighet 2800r/min	Jiangyinfuxin		400*800	0,2T/enhet	1,5 kW/enhet
10	Lagringstank	2	SUS304 (6mm), Volym 1,8 m³	Huarong	Barrel SUS304 (6mm)	Φ1800*3000	1.2T/enhet

Krossande produktionslinjeprocess:

Red Lead Production Line Equipment

I det konkurrenskraftiga industrilandskapet är effektiv och pålitlig produktionsutrustning avgörande. Den röda blyproduktionslinjen är utformad för att uppfylla de högsta produktionsstandarderna, vilket säkerställer konsekvent kvalitet och optimal effektivitet. Nedan ger vi en omfattande översikt över de viktigaste funktionerna och specifikationerna för denna avancerade utrustning.

Viktiga funktioner i utrustning för röd blyproduktionslinje

· Hög precisionsbehandling: Säkerställer att den röda bly som produceras uppfyller de strängaste kvalitetsstandarderna.

· Energieffektivitet: Minimerar driftskostnaderna samtidigt som produktionsproduktionen bibehålls.

· Användarvänlig operation: Ett intuitivt användargränssnitt gör det enkelt för operatörerna att kontrollera och övervaka produktionsprocessen.

· Underhållsvänlig design: Enkel åtkomst för underhåll, säkerställa minimal driftstopp och maximal produktivitet.

· Anpassningsbara parametrar: Operatörer kan justera nyckelparametrar som temperatur, tryck och hastighet för att optimera produktionsförhållandena.

· Robust materialkonstruktion: Byggt med högkvalitativa material för att motstå hårda driftsförhållanden och säkerställa livslängd.

Varför välja Red Lead Production Line -utrustning?

· Optimerad prestanda: Säkerställer att röd bly produceras med högsta möjliga kvalitet och uppfyller kraven från moderna industriella standarder.

· Kostnadseffektivt: Trots sina avancerade funktioner är utrustningen utformad för att vara kostnadseffektiv och erbjuder en hög avkastning på investeringen.

· Mångsidighet: Lämplig för ett brett utbud av tillämpningar, från traditionella industrier till tillväxtsektorer.

· Support och service: Stöds av omfattande support och service och säkerställer att användare kan lita på utrustningen för långsiktiga operationer.
