Produktbeskrivning

I det ständigt utvecklande landskapet inom produktionstekniken kräver det modernaste utrustning att hålla sig framåt. Den nya utrustningen för Red Lead Production Line är utformad för att uppfylla de högsta standarderna för prestanda, tillförlitlighet och effektivitet. Detta avancerade system är skräddarsytt för produktion av Red Lead, en kritisk komponent i många industriella applikationer. Nedan ger vi en detaljerad översikt över de viktigaste funktionerna och specifikationerna för denna banbrytande utrustning.

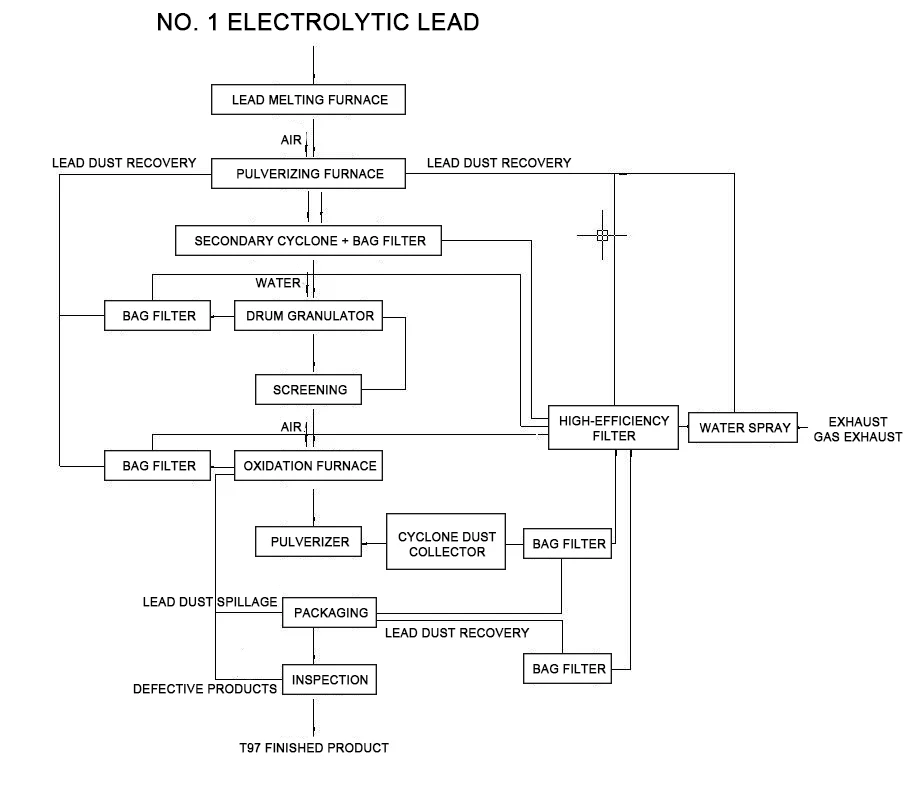

Den röda blyproduktionslinjen använder en ny process som involverar kontinuerlig smältning och pulverisering i en Barton -ugn, granulering och djup oxidation och snabb kylning i en rörlig säng. Med hjälp av en rörlig bäddkalkinering och snabb kylningsprocess rör sig de fasta partiklarna kontinuerligt nedåt i ett tätt tillstånd, och undviker kollisioner och intensiv friktion, vilket resulterar i en mycket låg brott. Den rörliga bäddreaktorn har hög termisk tröghet och minimala temperaturfluktuationer, helt och hållet uppfyller reaktionstemperaturkraven. Den materiella uppehållstiden i den rörliga sängen är lång och enhetlig, vilket säkerställer en lång reaktionstid. Motströmsvärmeutbyte mellan materialet och den heta rökgasen styr avgasstemperaturen, använder effektivt värmeenergi och upprätthåller ett enkelt system. Inom sängen rör sig materialet gradvis från låg temperatur till hög temperatur och sedan tillbaka till låg temperatur, vilket eliminerar generering av blyånga. Jämfört med den elektriska ugnsmetoden förbrukar denna process endast 30% av energin och kostar endast 20% av den ursprungliga processen.

Lead State Transformation:

(1) Smältning av nr 1 elektrolytisk bly först, arbetare placerar nr 1 elektrolytisk bly på blymatningsmaskinen och lägg den i blysmältugnen för smältning (denna process är intermittent produktion, matningscykeln är 10-12 minuter och 52 kg material matas varje gång). Den blysmältande ugnen upphettas till cirka 480 ℃ (blysmältningsprocessen är elektriskt uppvärmd). Den elektrolytiska blyet smälts till vätska och flyter i pulveret som gör ugnen genom ett förseglat rör. Blysmältningsprocessen är helt förseglad, ingen blyrök genereras, alla material överförs och ingen blyslagg genereras.

(2) Flytande blypulver och dammsamlare samling blypulver är det aktiva materialet för tillverkning av bly-syra batteroplattor. Det är ett pulverformigt material av metalliskt bly med ett lager PBO på ytan. Det bildas av ren bly genom en specifik termisk oxidationsprocess. Flytande bly från blysmältningsugnen kommer in i ugnen, där den omrörs och roteras med hög hastighet av en centrifugalkraft, vilket bibehåller en temperatur på cirka 450-480 ° C. Under negativt tryck dras utomhusluften in i ugnen. Rotationen av pumphjulet säkerställer att bly och luft kommer i kontakt med varandra och producerar fint blyspulver med den önskade oxidationsgraden. Ledningen på blyvätskans yta oxideras till blyoxid, ett pulverformigt ämne med en låg specifik tyngdkraft som lätt flyter (och innehåller en liten mängd bly). Det ursprungligen oxiderade blympulveret transporteras sedan genom en blandningsskruv genom en sekundär cyklonavskiljare och påsfilterkanal, där den är pelleterad och sedan skickas till oxidationsugnen. Denna produktionslinje har en inducerad dragfläkt vid cyklon- och påsfilterenheten. Blypulvermaskinen, dammsamlaren och oxidationsugnen drivs alla under negativt tryck. Denna process genererar blyfum, som fångas av cyklonavskiljaren och påsfilter och transporteras till en lagringssilo tillsammans med det ursprungligen oxiderade blypulvret.

Nyckelprocessparametrar för produktion av röd bly:

1) Den blyupplösande ugnstemperaturen är inställd på 530 ° C under normal produktion.

2) Pulveriserande ugnstemperatur styrs mellan 430-540 ° C, strömmen styrs mellan 19-30A och den inducerade dragströmmen styrs mellan 9-14A. Temperaturen och spjället bör justeras i enlighet därmed baserat på faktiska förhållanden. Pb% av det pulveriserande ugns renade pulvret bör styras under 10%.

3) Den granulerande trumman bör fungera i minst 20 minuter, och partikelstorleken bör styras mellan 12-18 mesh. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jiangyin, Jiangsu -provinsen, Jingjiang Industrial Park

4) Under normal produktion av den stängda rörliga bäddoxidationsugnen styrs förbränningskammartemperaturen mellan 600-950 ° C för naturgasugnar och 400-750 ° C för elektriska ugnar. Temperaturen i de övre, mellersta, nedre och lägre sektionerna i den rörliga sängen styrs enligt följande:

Övre sektion av rökgasinloppstemperatur: 360-530 ° C, oxidationstemperatur i övre sektion: 420-530 ° C; Mellanavsnitt Flödesinloppstemperatur: 360-530 ° C, Oxidationstemperatur i mitten: 400-500 ° C; Lägre sektion av rökgasinloppstemperatur: 400-530 ° C, oxidationstemperatur med lägre sektion: 400-500 ° C; Lägre-Lower-sektionens rökgasinloppstemperatur: 340-510 ° C, oxidationstemperatur med lägre sektion: 340-510 ° C. Temperaturen för varje sektion är främst baserade på oxidationstemperaturen. Den färdiga produktens urladdningsflödeshastighet styrs vid 3,4 kg/m.

Produktionsprocessen beskrivs på följande sätt: Nr 1 elektrolytisk bly placeras manuellt på ett transportband och smälts i en blysmältugn (denna process är intermittent, med en matningscykel på 10-12 minuter och 52 kg bly per laddning). Smältugnen värms upp till cirka 480 ° C (elektrisk uppvärmning används under blysmältningsprocessen). Den elektrolytiska blyet smälts in i ett flytande tillstånd (en spårmängd blyslagg produceras) och flyter sedan genom en förseglad rörledning i den efterföljande Barton pulveriserande ugnen. Ledningsmältningsprocessen är helt innesluten, vilket genererar ingen blyrök eller damm. Allt material överförs helt. En rullgranulator läggs till efter pulveriserande ugn. När blypulvret kommer in i granulatorn tillsätts en liten mängd neutralt vatten automatiskt för att tjäna som ett bindemedel för de efterföljande sintrings- och oxidationsprocesserna, vilket bibehåller ett negativt tryck i oxidationsugnen. Vid rumstemperatur släpps det granulerade blymaterialet som produceras genom pulveriseringsprocessen kontinuerligt från granulatorn och matas automatiskt in i sintring och oxidationsugn. Trumgranulatorn är helt förseglad och utrustad med en automatisk utfodring (vattentillägg). En gassamlare är installerad ovan. Det ledande dammavgasen som genereras samlas in och behandlas i ett påsefilter. Det kvarhållna bladammet återförs till pulveriseringsprocessen, och avgaserna behandlas med vattenspray innan den släpps ut genom en avgasstack. Avgasgasen som genereras av pulveriserande ugn, oxidationsugn, kross och förpackningssektioner behandlas med påsar. Det kvarhållna blymoftet överförs sedan till trumgranuleringssektionen, behandlas i en högeffektiv dammsamlare och återgår till den pulveriserande ugnen. Avgasgasen kommer sedan in i vattenspray -systemet. Det kvarhållna blyfumdammet, behandlat i påsfiltret, återförs till pulveriserande ugn och förpackningssektionen, och avgaserna kommer in i vattenspray -systemet.

1. Barton Milling Section

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Lead vagn stor / liten kombination	4	Q235 ram, 10# kanalstål, platt platta 10mm	Huarong	NSK -lager (6206/6207), Universal Motor (sekundär energieffektivitet), Guomao Reducer (BWD1-59-Y0,75-CZ) (BWD31-731-Y0,75-CZ)	220010001400	0,8 ton/uppsättning	0,75 kW/enhet
2	Blysmältugn	4	Ugn Core 310s rostfritt stål, Tjocklek 12 mm, Shell 3mm, ugnsskruka 12mmq235, Värmrör 310Sφ16mm*1,5 mm, isoleringsskikt 300 mm	Huarong	Intern uppvärmning och extern uppvärmning, Utrustningsdesigntemperaturen är 0-550 ℃, utrustad med temperatursensor	130011001650	1,5T/Set	Extern18kw/enhet Intern 24kw/enhet
3	Busφ1380	4	310s rostfritt stål, Barrelφ12mm 304 rostfritt stål, Bottomφ80mm, Yttre skal Q235 3mm, isoleringsskikt 80mm, Huvudaxelbeton110mm	Huarong	310S rostfritt stål (motståndstemperatur på 1180 ° C), Universal Motor (energieffektivitetsnivå 2), NSK-lager, utrustningsdesigntemperaturintervall på 0-600 ° C, utrustad med temperatursensor, hastighet på 210 rpm	270018002550	3.0t/set	30kW/enhet
4	kontrollskåp	4	1,5 mm för lådkroppen och 2,0 mm för dörrpanelen	Shanghai Haofuman	WithPlc och pekskärm	8008002000	0,2/enhet

2. Granuleringssektion

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	kvarn	4	Spindelhastighet 3900r/min, slipning finhet 320 mesh, utgång 480 kg/h, Luftvolym vid utloppet 2170m³/h (ingen belastning), Lufthastighet vid Outlet 35m/s (ingen belastning)	Changzhou Wuhan Airlines	Inklusive ram, täckning, kompensator, stötdämpare, V-BELTC4064	1100580840	1,5T/Set	30kW/enhet
2	30 kW motor	4	Energieffektivitet	global	Remskiva
3	Granuleringsmaskin	4	Barrel SUS304 (6mm), Frame 16#	Huarong	Utrustad med dammkammareQ235 (1,5 mm), Guomao Reducer (CZQ350-8-11), Huanqiu -motor (sekundär energieffektivitet)	280012502000	1,4T/enhet	7,5 kW/enhet
4	hiss	1		Yangzhou Plastic Wonders	Kolstål, Kedjetallhink (rostfritt stål)	10005006000	2,5T/Set	3kw/enhet
5	Kjolkonveyor	2	Längd: 9500mm, bredd (transportyta) 400mm, hastighet 10 m/min	Yangzhou Plastic Wonders	Kolstål, PVC kjolkant, Helt förseglad med två hoppare och mottagande av tråg, utgång 40t/dag	9500400500	1,5T/enhet	3kw/enhet
6	Kontrollbox (med pekskärm)	2		Shanghai Haofuman		43010001000	0,1T/enhet
7	Lagringstank	1	SUS304 (3mm), Volym 1,8 m³	Huarong		Φ1200*7000	2t/enhet

3. Avsnittet för dammborttagning

Serienummer

Enhetsnamn

Antal enheter

Enhetsparametrar

Tillverkare

Anmärkning

Mått

vikt

driva

1

72-pås pulsdammsamlare

10

Filtreringsområde 54㎡,

dammkoncentration <15g/m³,

Effektivitet 99,5%, Box Q235 (3mm)

Huarong

Inklusive pulspåse,

kontroller,

oljevattenavskiljare,

Universal Motor (energieffektivitetsnivå 2),

NSK -lager (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2,5T/enhet

1,5 kW/enhet

2

11kw fan

6

Bostad Q235 (4mm)

Nantong gaonan

Inklusive import och export,

Global Motor (sekundär energieffektivitet)

1000*800*1500

0,4T/enhet

11kW/enhet

4. Screening Section

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Hexagonal sikt	2	Bostad Q235 (3mm), Skärm SUS304 (10 mesh, 18 mesh)	Huarong	NSK6312, Maskinfötter 120603 kvadratrör, Huanqiu -motor (sekundär energieffektivitet), Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1,5T/Set	1,5 kW/enhet
2	Kross	2	Bostad Q235 (12mm), Skärm SUS304 (12 mesh)	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundär energieffektivitet)	1000300400	0,3T/enhet	2,2 kW/enhet
3	Ficka	20	Cylinder Q235 (3mm), Maskinfot l5#, Volym 0,15㎡	Huarong		Q159*5000	1.1t/enhet
4	kontrollbox	2		Shanghai Haofuman	WithPlc och pekskärm	43010001000	0,1/enhet
5	Transportbegärare	6	Shell Material SUS304, φ133*4.5	Huarong	Guomao Reducer (BWD2-43-Y1.5-2P), Huanqiu -motor (sekundär energieffektivitet), NSKFC207	Φ159*4000	0,8 ton/uppsättning	1,5 kW/enhet

5. Sintringssektion

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Sintring av rörande säng	6	Cylinder kroppφ 650mm, Material SUS304 (6mm), oxidationslängd 8 m, Temperatursensor 17 poäng kontroll	Huarong	Inklusive huvudrör, gasventil, kompensator, fjärilsventil	1200*7500	2,5T/Set
2	Glasrotorflödesflöde	6	gas	Dongtai instrumentfabrik		15005001500	0,3T/enhet
3	Semi-finish produktsilo	6	Fat Q235 (3mm)	Huarong		Φ800*1200	0,3T/enhet
4	Ugnsugn	6	Shell SUS310S (6mm), Värmerör SUS310S, φ12.5*1.5	Huarong		Φ400*2500	0,8 ton/uppsättning	80kw/enhet
5	72-pås pulsdammsamlare	6	Filtreringsområde 54㎡, dammkoncentration <15g/m³, effektivitet 99,5%, Box Q235 (3mm)	Huarong	Inklusive pulspåse, styrenhet, oljevattenavskiljare, Universal Motor (energieffektivitetsnivå 2), NSK -lager (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2,5T/enhet	1,5 kW/enhet

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
6	11kwfan	6	Bostad Q235 (4mm)	Nantong gaonan	Inklusive import och export, Global Motor (sekundär energieffektivitet)	10008001500	0,4T/enhet	11kW/enhet
7	L51 rötter blåsare	6	Hastighet 980r/min, inloppsflöde 13,6 m³/min, Utrustad med 380V11kW 6-stegsmotor	Shandong Ruibo	Inklusive inlopps- och utloppslättare och bas	100008001000	1t/enhet	15kW/enhet
8	Kylbädd	6	Fat Q235 (6mm)	Huarong		8005001000	0,3T/enhet
9	Färdig produktsilo, vibrerande maskin	6	Fat Q235 (6mm)	Huarong		400400500	0,1T/enhet
10	Kontrollskåp (WithPlc, Pekskärm)	3		Shanghai Haofuman		4508001850	0,25/enhet

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
11	Spiralskruv	6	Bostad Q235, Φ89*4.5	Huarong	Guomao Reducer (BWD1-43-Y0,75-2P), Huanqiu -motor (sekundär energieffektivitet)	8008001600	0,3T/enhet	0,75 kW/enhet
12	Matare	2	Bostad Q235, Φ219615000	Huarong	Guomao Reducer (BWD3-43-Y2.2-2P), Huanqiu -motor (sekundär energieffektivitet)	40040015000	0,8 ton/uppsättning	2,2 kW/enhet
13	Lagringsbana	1	Housing Q235 (6mm)	Huarong			1t/enhet
14	Datorer och bildskärmar	1		stämpla

6. Avsnitt för avgasutsläppsdammuppsamling

Serienummer	Enhetsnamn	Antal enheter	Anmärkning	Mått	vikt
1	Förbehandling	1
2	Q = 75000m3/h	1	Med differentiellt tryckdisplay och rengöringsprogramkontroller
3	Hepa -filter	27
4	inducerad utkast till fläkt	1	Q = 75000M3/H, P = 3800pa variabel frekvensmotor, K = 110-132kw
5	Testplattform	1
6	Avgasrör och brunnram	1	φ1450*4mm h = 18m
7	Elektronisk kontrollsystem	1	Deltaomvandlare

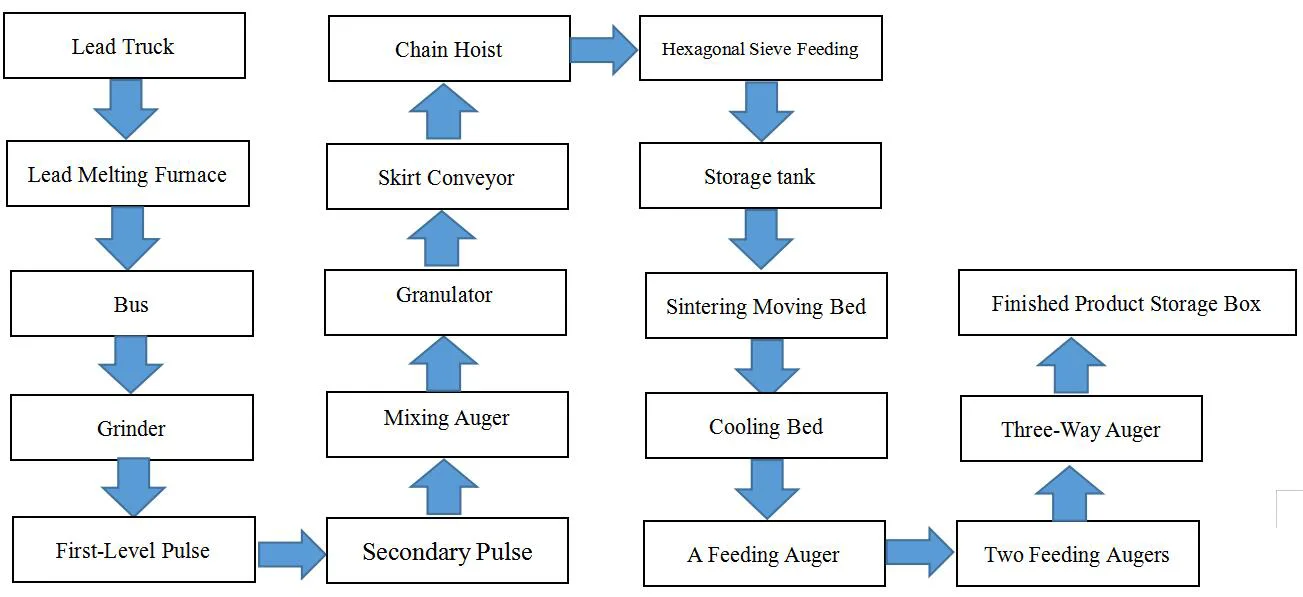

Processprocess för granulär röd bly:

Red Lead Production Line Equipment

Utrustningslista för GRANULE CROSSING Production Line (Special)

Krossavdelning

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
1	Silo, skruvtransportör	2	Bostad Q235, φ89*4.5	Huarong	Hastighetsreglerande motor	8008001600	0,3T/enhet	1,5 kW/enhet
2	Ultifine pulverizer	2	Spindelhastighet 3900r/min, slipning finhet 320 mesh, utgång 480 kg/h, Luftvolym vid utloppet 2170m³/h (ingen belastning), Lufthastighet vid Outlet 35m/s (ingen belastning)	Shengzhou, Zhejiang	Inklusive ram, täckning, kompensator, stötdämpare, Universal Motor (sekundär energieffektivitet)	22009001800	1,5T/Set	Värd 22kw/enhet Förlängning 4kW/enhet
3	72-pås pulsdammsamlare	2	Filtreringsområde 54㎡, dammkoncentration <15g/m³, effektivitet 99,5%, Box Q235 (3mm)	Huarong	Inklusive pulspåse, styrenhet, oljevattenavskiljare, elektrisk ventil, Universal Motor (energieffektivitetsnivå 2), NSK -lager (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2p)	250015003900	2t/enhet	1,5 kW/enhet
4	18,5 kW fan	2	Bostad Q235 (4mm)	Nantong gaonan	Inklusive import och export, global motor (sekundär energieffektivitet)	12006001500	0,6T/enhet	18,5 kW/enhet
5.	72-pås pulsdammsamlare	2	Filtreringsområde 54㎡, dammkoncentration <15g/m³, effektivitet 99,5%, Box Q235 (3mm)	Huarong	Inklusive pulspåse, styrenhet, oljevattenavskiljare, elektrisk ventil, Universal Motor (energieffektivitetsnivå 2), NSK -lager (FC207), Guomao Reducer, (BWDZ-43-Y1.5-2p)	150015003900	1t/enhet	1,5 kW/enhet

Serienummer	Enhetsnamn	Antal enheter	Enhetsparametrar	Tillverkare	Anmärkning	Mått	vikt	driva
6	Kontrollbox (WithPlc, Pekskärm)	2		Shanghai Haofuman		43010001000	0,1/enhet
7	7,5 kW fan	2	Bostad Q235 (4mm)	Nantong gaonan	Inklusive import och export, Global Motor (sekundär energieffektivitet)	600600800	0,3T/enhet	7,5 kW/enhet
8	Tyngdkraften automatisk förpackningsmaskin	2	Förpackningskapacitet: 40-100 påsar/timme, Vägningsområde: 25 kg/väska, Vägningsnoggrannhet ± 0,2-0,3%, Power 5.5kW	Wuxi bangyao	Syhastighet: 1800 rpm, Sys tjocklek: 8mm, Stitchlängd: 6.5-11mm, automatisk trådbrytning	200010002500	1,5T/Set	5,5 kW/enhet
9	Stjärnformad matare	4	V = 60-80 ℃, Lufttryck 7236, flödeshastighet 3167, hastighet 2800r/min	Jiangyinfuxin		400*800	0,2T/enhet	1,5 kW/enhet
10	Lagringstank	2	SUS304 (6mm), Volym 1,8 m³	Huarong	Barrel SUS304 (6mm)	Φ1800*3000	1.2T/enhet

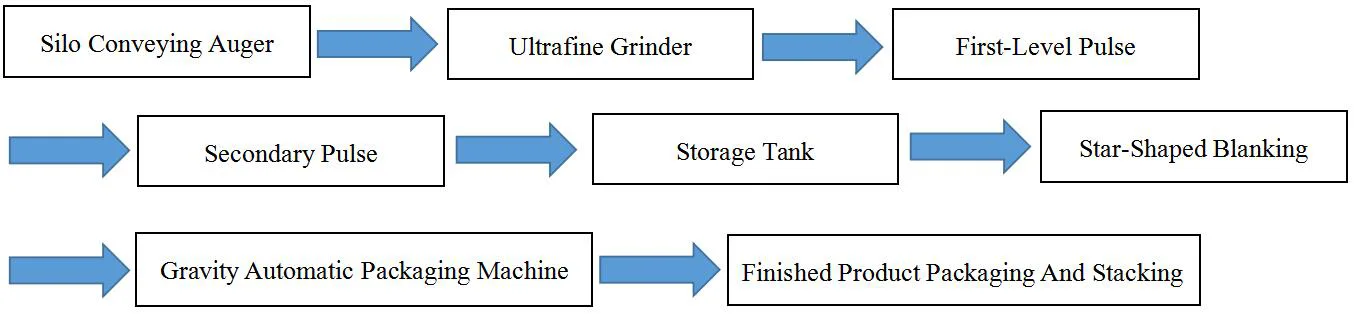

Krossande produktionslinjeprocess:

Red Lead Production Line Equipment

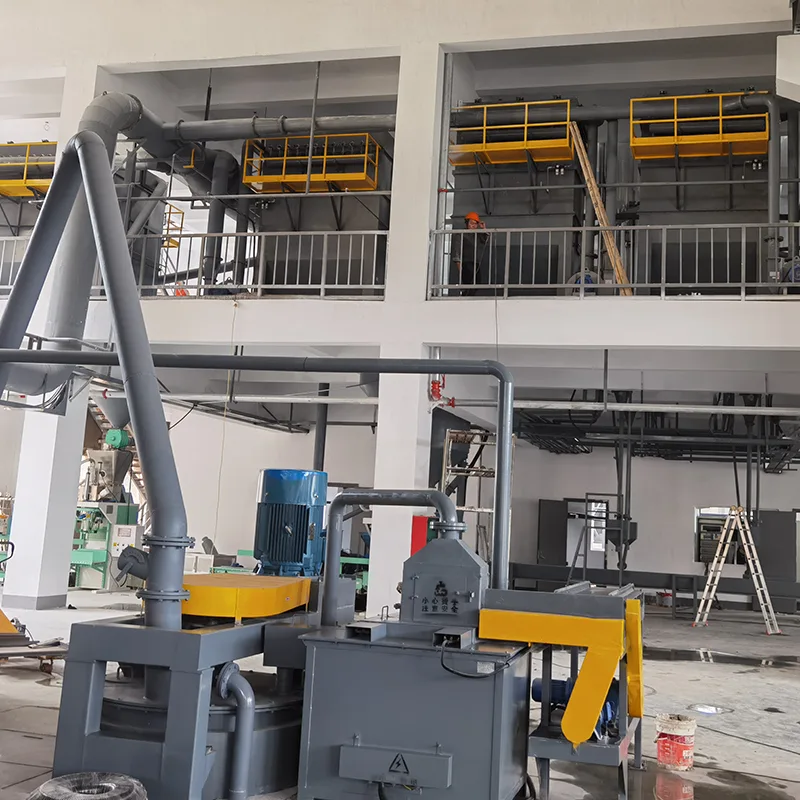

New Red Lead Production Line Equipment

Varför välja ny utrustning för röda blyproduktionslinjer?

· Optimerad prestanda: Säkerställer att röd bly produceras med högsta möjliga kvalitet och uppfyller kraven från moderna industriella standarder.

· Kostnadseffektivt: Trots sina avancerade funktioner är utrustningen utformad för att vara kostnadseffektiv och erbjuder en hög avkastning på investeringen.

· Mångsidighet: Lämplig för ett brett utbud av tillämpningar, från traditionella industrier till tillväxtsektorer.

· Support och service: Stöds av omfattande support och service och säkerställer att användare kan lita på utrustningen för långsiktiga operationer.
