Hur förstår man pumpmodellkoder? En guide till DG, D, CQ och andra serier av centrifugalpumpar

När de väljer industripumpar stöter ingenjörer och inköpsteam ofta på modellkoder som DG, D, CQ, CD och andra bokstavskombinationer.

För många köpare kan dessa bokstäver se ut som enkla produktnamn. Emellertid innehåller pumpmodellkoder vanligtvis användbar information om produktserien, strukturell design eller applikationskategori.

En viktig punkt bör dock noteras: det finns ingen universell namnstandard för pumpmodellbokstäver. Olika tillverkare kan definiera sina egna produktserier olika. Därför bör den exakta innebörden av en pumpkod alltid bekräftas genom tillverkarens tekniska dokument.

Den här artikeln tar DG-seriens horisontella flerstegscentrifugalpump som ett exempel för att förklara hur pumpmodellkoder generellt förstås och hur olika pumpserier kan särskiljas.

Vad betyder bokstäverna i pumpmodeller?

Industriella pumpmodeller är vanligtvis sammansatta av bokstäver, siffror och symboler. Bokstäverna anger vanligtvis pumpserien eller strukturkategorin, medan siffrorna ofta ger information om konstruktionsparametrar.

Till exempel:

DG-serien horisontell flerstegs centrifugalpump

I denna modell:

• DG representerar pumpserien
• Följande siffror, beroende på tillverkarens namnregler, kan representera designparametrar som flöde, tryckhöjd eller antalet steg

Den exakta innebörden varierar dock mellan tillverkare. Köpare bör inte bedöma en pump endast efter bokstäverna i dess modellnamn. De fullständiga produktspecifikationerna och tekniska dokumenten är fortfarande grunden för pumpval.

Vad betyder "DG" i DG-seriens pump?

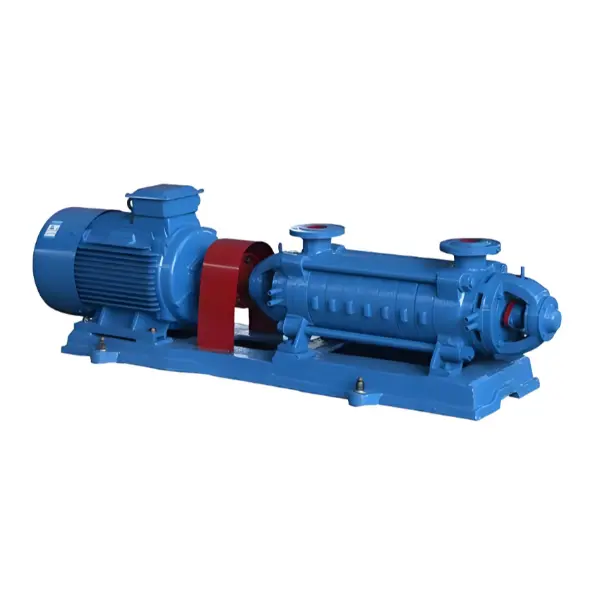

DG-seriens horisontella flerstegscentrifugalpump är en typ av industriell centrifugalpump med en horisontell, ensugande flerstegsstruktur.

DG-seriens pump har i allmänhet följande strukturella egenskaper:

• Horisontell installationsdesign
• Enkelsugande struktur
• Flerstegs impellerarrangemang
• Sektionspumpkroppsdesign
• Rotorkomponenter inklusive pumphjul och balansskiva

DG-seriens pump är designad för att överföra vätskor som inte innehåller fasta partiklar och inte har några korrosiva egenskaper.

Enligt produktspecifikationerna är det tillämpliga vätsketemperaturintervallet:

-20°C till 105°C

Inloppstrycket bör vara:

Mindre än 0,6 MPa

Hur förstår man siffror i pumpmodeller?

Förutom bokstäver ger siffror i pumpmodeller också viktig information.

Till exempel kan vissa flerstegs centrifugalpumpsmodeller använda format som:

DG46-50×6

I den här typen av namngivningsformat:

• DG — pumpserie
• 46 — vanligtvis relaterad till flödesindikering
• 50 — vanligtvis relaterad till enstegsindikering av huvud
• 6 — antal pumpsteg

Olika tillverkare kan dock använda olika namngivningsmetoder.

När du väljer en pump ska modellnumret kontrolleras tillsammans med:

• Flödeskrav
• Huvudkrav
• Vätskeegenskaper
• Driftstemperatur
• Installationsvillkor

Varför finns det olika pumpserier?

Industriella applikationer har olika driftkrav. Tillverkare utvecklar vanligtvis olika pumpserier baserat på pumpstruktur, hydraulisk design, tätningsmetoder och applikationsförhållanden.

Pumpstruktur

Olika serier kan ha olika strukturer, till exempel:

• Horisontell eller vertikal design
• Enstegs- eller flerstegsstruktur
• Olika sugarrangemang

Varje design är utvecklad för specifika applikationskrav.

Hydraulisk design

Den interna hydrauliska designen av en pump påverkar hur flytande energi överförs.

En flerstegs centrifugalpump använder flera pumphjul anordnade på rotorn, medan en enstegspump använder ett pumphjul. Den strukturella skillnaden påverkar hur pumpen väljs för ett specifikt system.

Axeltätningsdesign

Pumpserien kan också skilja sig åt i tätningsarrangemang.

• Mekanisk tätning
• Förpackningsförsegling

Lämplig tätningsstruktur beror på pumpens design och driftskrav.

Vad är skillnaden mellan DG- och D-seriens pumpar?

I många traditionella pumpklassificeringar är pumpar i serie D och DG associerade med horisontella flerstegs centrifugalpumpstrukturer.

Den exakta skillnaden mellan D och DG beror dock på tillverkarens produktklassificering.

Det är inte korrekt att helt enkelt anta att DG alltid är bättre än D, eller att D och DG är helt olika pumptyper.

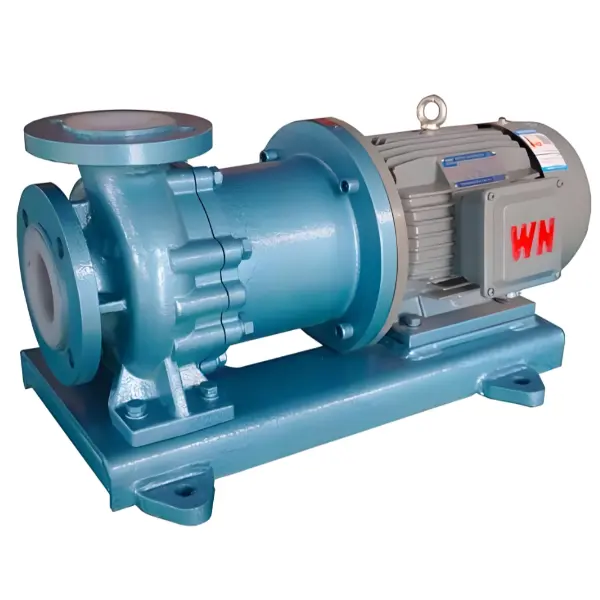

Vad betyder CQ i pumpmodeller?

Till skillnad från pumpar i DG-serien är CQ inte en universell förkortning som används av alla pumptillverkare.

Olika företag kan använda CQ som produktseriekod för olika pumpkonstruktioner.

När du kontrollerar en CQ-seriepump bör köpare bekräfta genom:

• Tillverkarkatalog
• Produktspecifikationer
• Tekniska ritningar
• Produktbeskrivningar

Den korrekta tolkningen beror på tillverkarens eget klassificeringssystem.

Hur identifierar man snabbt rätt pumpserie?

Bekräfta pumpmediet

Första kontrollen:

• Vilken vätska kommer att överföras?
• Innehåller det fasta partiklar?
• Är det frätande?

Till exempel är pumpen i DG-serien designad för vätskor utan fasta partiklar eller korrosiva egenskaper.

Kontrollera driftförhållanden

Viktiga villkor inkluderar:

• Vätsketemperatur
• Inloppstryck
• Systemkrav

Förstå pumpens struktur

Innan du väljer en pump, bekräfta:

• Enstegs- eller flerstegsdesign
• Horisontell eller vertikal struktur
• Sugtyp

Granska fullständig teknisk information

Pumpmodellens namn är bara det första steget. Professionellt urval bör också beakta produktspecifikationer, tekniska ritningar, driftkrav och tillverkarens rekommendationer.

Varför ska köpare förstå pumpmodellkoder?

Bättre kommunikation med leverantörer

Att känna till den grundläggande innebörden av pumpserier hjälper köpare att beskriva sina krav tydligare.

Undvik felaktigt val

Att förstå pumpklassificeringar minskar risken för att välja en pump enbart baserat på utseende eller pris.

Enklare produktjämförelse

Köpare kan jämföra olika pumpfamiljer mer effektivt genom att förstå deras strukturella skillnader.

Pumpmodellkoder som DG, D och CQ används för att identifiera olika pumpserier eller designkategorier.

DG-seriens horisontella flerstegs centrifugalpump representerar en pumpkonstruktion med en horisontell, ensugande flerstegsstruktur för överföring av lämpliga rena vätskor under specificerade driftsförhållanden.

Men pumpbokstäverna kan inte ensamma avgöra om en produkt är lämplig för en specifik tillämpning.

Den korrekta valmetoden är att utvärdera de fullständiga driftsförhållandena, inklusive pumpmediet, temperatur, tryckkrav, installationsförhållanden och tekniska specifikationer som tillhandahålls av tillverkaren.
